Công nghệ hóa hơi nước thải - Bay hơi đa tầng (MEE)

HÓA HƠI NƯỚC THẢI LÀ GÌ ?

Hóa hơi nước thải là công nghệ dùng để tách nước trong hỗn hơp chất lỏng bao gồm chất thải và chất ô nhiễm. Công nghệ này là một phần của quy trình xử lý nước thải ZLD (Zero Liquid Discharge) -  Xử lý không xả thải chất lỏng, giúp cho các doanh nghiệp đáp ứng tiêu chuẩn xả thải khắt khe hoặc tái sử dụng nước thải.

NGUYÊN LÝ HOẠT ĐỘNG

Quy trình hóa hơi nước thải là quá trình cung cấp nhiệt cho nước thải để làm bay hơi nước trong hỗn hợp ô nhiễm. Quá trình này làm cho thành phần dễ bay hơi như nước từ thể lỏng chuyển đổi thành thể khí dưới dạng hơi thoát ra ngoài hoặc sẽ được ngưng tụ lại thành nước sạch và tái sử dụng trong một phần của quy trình sản xuất. Sau quá trình bay hơi, nước thải ban đầu trở thành dung dịch đậm đặc hơn về nồng độ các chất ô nhiễm. Hiệu quả xử lý và hiệu quả kinh tế của công nghệ hóa hơi nước thải càng cao khi xử lý nước thải càng đậm đặc.

ƯU ĐIỂM CÔNG NGHỆ

Ưu điểm của công nghệ hóa hơi nước thải là ứng dụng cho các loại hình nước thải khó xử lý, nồng độ ô nhiễm cao mà bất kỳ phương pháp xử lý truyền thống hay xử lý bậc cao khác không mang lại hiệu quả.

THIẾT BỊ BAY HƠI ĐA TẦNG (MEE)

Khái niệm

Thiết bị bay hơi đa tầng (MEE - Multi Effective Evaporator) là một dạng thiết bị của công nghệ hóa hơi nước thải đang được Confident Engineering India Private Limited thiết kế, sản xuất và ứng dụng thành công, rộng rãi trong lĩnh vực xử lý nước thải, cô đặc nước thải, tái sử dụng nước thải cho các dự án trên khắp thế giới.

Thiết bị bay hơi đa tầng được sử dụng để tối ưu hóa mức tiêu thụ năng lượng. Khi một thiết bị bay hơi duy nhất được sử dụng thì đó là hệ thống bay hơi đơn tầng (I Effect) và khi sử dụng nhiều thiết bị bay hơi, nó được gọi là thiết bị bay hơi đa tầng (I Effect, II Effect, III Effect). Có thể sử dụng sự kết hợp giữa màng rơi và thiết bị bay hơi tuần hoàn cưỡng bức cho hệ thống đa tầng.

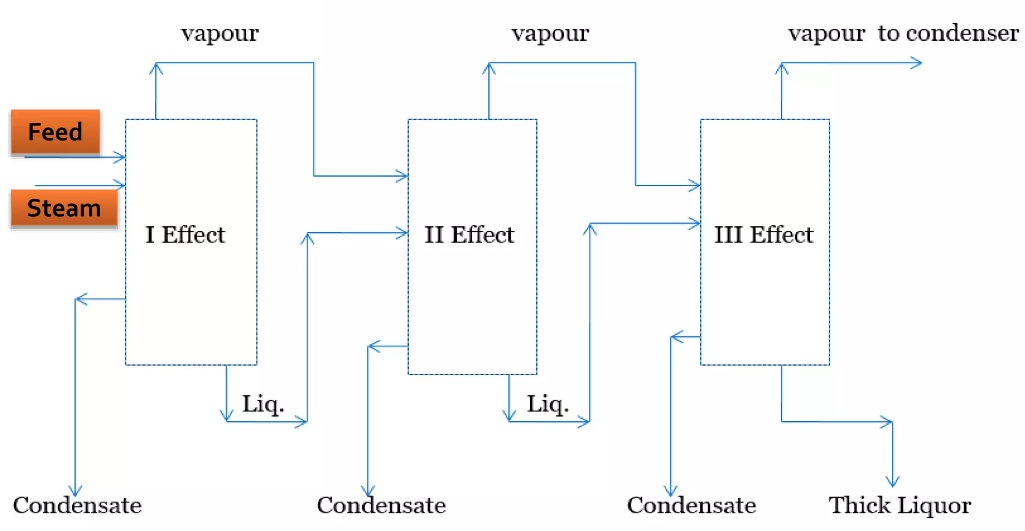

Hình ảnh sơ đồ khối quy trình bay hơi đa tầng

Chú thích:

Feed: nơi cấp chất lỏng                      Condensate: nước ngưng tụ từ dòng hơi cấp nhiệt          Liq: dòng chất lỏng

Steam: hơi cấp làm nóng                    Vapour: hơi nước mang nhiệt độ                                      Thick Liquor: dòng nước cô đặc

Cơ chế phản ứng

Hơi tăng nhiệt độ (steam for heating) và chất lỏng cùng được cấp vào buồng phản ứng (Calandria)

Chất lỏng được tuần hoàn qua bơm tuần hoàn, nơi nó được làm nóng quá mức ở áp suất cao. Khi đi vào thiết bị phân tách (Vapor Separator), áp suất trong chất lỏng giảm nhanh chóng dẫn đến một số chất lỏng bị "nhấp nháy" hoặc sôi nhanh. Do sự tuần hoàn chất lỏng được duy trì nên tốc độ dòng chảy trong ống và nhiệt độ chất lỏng có thể được kiểm soát để phù hợp với yêu cầu của sản phẩm một cách độc lập với chênh lệch nhiệt độ đã chọn trước.

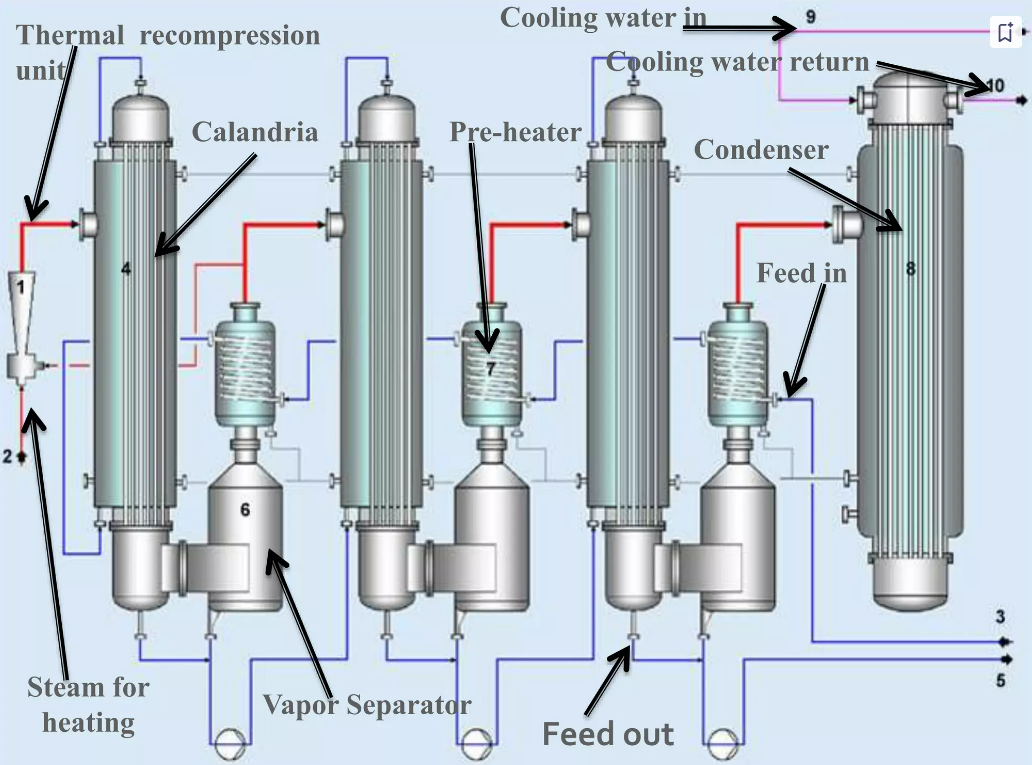

Hình ảnh sơ đồ công nghệ bay hơi đa tầng

Chú thích:

Calandria: buồng phản ứng                      Condensate: nước ngưng tụ từ dòng hơi cấp nhiệt

Steam: hơi cấp làm nóng                          Vapour separator: bộ phân tách hơi

Đặc điểm của thiết bị bay hơi đa tầng của Confident là thời gian hoạt động dài, sự bay hơi không diễn ra trên các bề mặt gia nhiệt mà diễn ra trong thiết bị phân tách. Do đó, sự bám bẩn do sự tích tụ và kết tủa ở các buồng phản ứng (calandria) được giảm thiểu. Tối ưu hóa bề mặt trao đổi nhiệt, tốc độ dòng chảy trong ống được xác định bằng bơm tuần hoàn.

Ứng dụng khác

Bên cạnh ứng dụng cho nước thải, thiết bị bay hơi đa tầng còn được sử dụng trong thực phẩm, sữa, nước ép trái cây, dược phẩm, hóa chất, phân bón, v.v. Confident Engineering có thể đáp ứng được các hệ thống thiết bị bay hơi đa tầng và cho hiệu quả năng lượng cao. Nó có thể xử lý với tốc độ bay hơi rất cao và tiết kiệm hơi nước tốt.

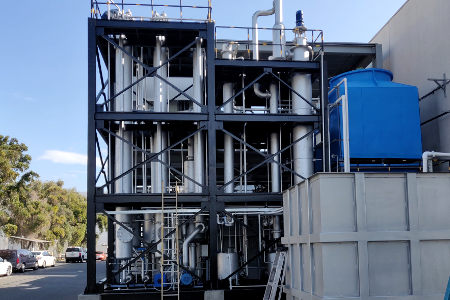

Hình ảnh thiết bị bay hơi đa tầng xử lý nước thải tại Mexico do Confident thực hiện

PANATECH là nhà phân phối độc quyền của CONFIDENT ENGINEERING tại Việt Nam, Lào, Cambodia và Austraulia.

Liên hệ với PANATECH ngay để được tư vấn và tìm giải pháp tốt nhất cho bạn!
