Máy sấy màng mỏng khuấy trộn (ATFD)

CẤU TẠO VÀ CƠ CHẾ VẬN HÀNH

Máy sấy màng mỏng khuấy trộn (ATFD) là một thiết bị được thiết kế, chế tạo và ứng dụng thành công cho nhiều dự án trên thế giới đến từ công ty Confident Engineering India Private Limited tại Ấn Độ.

Cấu tạo

Máy sấy màng mỏng khuấy trộn (ATFD) thường hoạt động tương tự như thiết bị bay hơi màng mỏng, máy sấy màng mỏng khuấy trộn (ATFD) có tốc độ truyền nhiệt cao và do đó thời gian sấy ngắn. Áp suất vận hành trong buồng sấy có thể dao động từ gần chân không đến áp suất khí quyển. Về cơ bản, có hai loại ATFD: ngang và dọc. Lựa chọn việc sử dụng loại nào phụ thuộc vào tính nhất quán của nguyên liệu, thành phần dễ bay hơi có trong dòng nguyên liệu, trạng thái của sản phẩm và dạng mong muốn của sản phẩm cuối cùng.

Thiết kế theo chiều ngang lý tưởng cho các ứng dụng yêu cầu thời gian lưu lâu hơn để truyền khối và phản ứng, hoặc khi khoảng trống bị hạn chế.

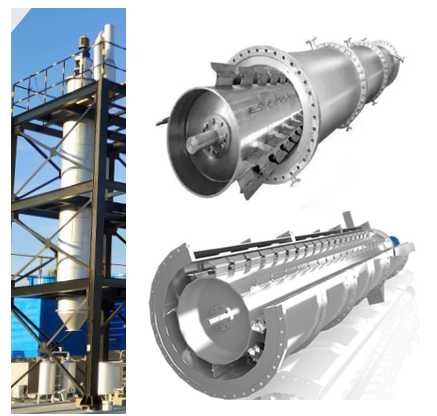

Máy sấy màng mỏng khuấy trộn (ATFD) bao gồm một thân hình trụ có vỏ giữ nhiệt và rôto bên trong vỏ được trang bị với các hàng lưỡi lắp dọc theo chiều dài của máy sấy. Vỏ giữ nhiệt (jacket) được thiết lập ở nhiệt độ nhất định, được xác định trước bởi nguyên liệu thô và được làm nóng bằng hơi nước, nước ấm, dầu nhiệt hoặc điện.

Cơ chế vận hành

+ Đầu tiên, điểm phân phối chất lỏng đầu vào trên thành được làm nóng.

+ Chất lỏng được bơm vào khoang chứ phía trên và chảy đều xuống ngăn chứa các lưỡi dao dưới dạng mạng mỏng.

+ Sau đó, rôto tốc độ cao tiếp tục lan rộng và khuấy động mạnh màng khi nó chảy xuống.

+ Kết quả ta thu được sản phẩm cuối cùng ở dạng bột rắn.

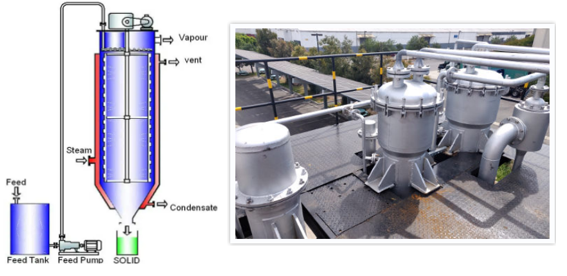

Hình ảnh sơ đồ và điểm phân phối đầu vào của máy sấy màng mỏng khuấy trộn trong một dự án của Confident

TÍNH NĂNG CỦA THIẾT BỊ

• Thời gian lưu vài giây với khoảng cách hẹp là đặc điểm quan trọng đối với các sản phẩm nhạy cảm với nhiệt
• Sự bay hơi đạt được trong một lần duy nhất, tránh tái lưu thông sản phẩm và có thể làm suy giảm chất lượng
• Sự hình thành cáu cặn trên bề mặt truyền nhiệt giảm do sự khuấy trộn mạnh của màng chất lỏng
• Khả năng giảm tải tuyệt vời
• Tỷ lệ giữ sản phẩm thấp, lý tưởng cho các ứng dụng chất nguy hại
• Áp suất vận hành thấp tới 1 mbar và nhiệt độ vận hành lên tới 400⁰C
• Thiết kế đặc biệt cho ứng dụng phòng sạch

ỨNG DỤNG

Thích hợp để làm khô các dung dịch hoặc hỗn dịch như dòng nước thải cô đặc sau quá trình bay hơi, là một phần công nghệ của quy trình ZLD - Xử lý không xả thải chất lỏng. Sản phẩm là dạng bột khô thường có kích thước trung bình trong khoảng 200-600µm.
